成都通道閘技術規格參數：

智能三棍閘是智慧通道管理設備，本設備具有經濟、防尾隨能力強、場地占用少、安裝環境要求低等特性，經授權的合法人員可以不受任何阻礙地順利通過而不必每個人單獨接受檢查，拒絕未獲授權的通行，提供高質量的出入口控制。

成都通道閘基本規格

?設備型號：ES240BS-T3A-1200

?外型尺寸：1200*240*980(mm)

?箱體材質：1.5mm  SUS#304

?轉桿材質：不銹鋼管

?使用場合：室外/室內

?通道寬度：540mm

成都通道閘功能特點

?獨特的DC24V盤鎖結構和多級傳感器定位機構，安全性高，無噪音

?整個系統運行采用無級次定位裝置，運行過程由傳感器控制，無機械沖撞

?數控加工工藝，表面精細處理，抗腐蝕性強

?方便易用，應用最廣的產品

?通行方式：?jiǎn)蜗?、雙向（可選）

?控制模式：9種雙向控制模式可供選擇

?燈光提示：狀態及通行方向指示

?具有防雷防漏電保護功能

?保護功能：具有防夾、防撞、防堵、防失速、防電器過壓過流功能

?標準的對外電氣界面，帶光電安全隔離，可與各種控制設備相掛接，便于系統集成

?遠端控制與設置功能

?通行記憶：支持0~99個連續開門信號輸入

?具有人性化界面的人機操作終端：方便用戶調試

?具備IP43防護等級，可良好應用于室外

成都通道閘電氣及環境

?電壓：100 至 240 V交流電（大范圍電源輸入電壓）

?頻率：?jiǎn)蜗?50Hz 至 60Hz

?工作電壓：DC24V

?電流：靜態 300mA；動態3A（最大工作電流）

?操作溫度：-20 至 60°C（-4 至 140°F）

?存放溫度：-40 至 60°C（40 至 140°F）

?相對濕度：非凝固狀態下 5% 至 95%

成都通道閘機芯性能

?門體定位：伺服移動定位編碼器

?安全摸式：斷電后自動落桿成無障礙通道

?助力驅動：直流無刷伺服電機

?閘桿控制：大于80公斤力離合裝置

?門體行程：旋轉120度；

?設備噪音：≦52db；開關門≦60db

? 通行速度：大于20人/分鐘；

? 機芯壽命：不少于500萬次

成都通道閘可定制選項

?材料：可選擇SUS#316或其它

?外觀：可噴涂顏色或電鍍（用戶提供色板）

?表面：拉絲面/亮面/磨砂面（標準為拉絲）

?刷卡區：可訂制絲印圖案

?語音：可加裝通行語音模塊

?其它：可訂制集成其它生物識別模塊于閘機內

?安裝方式：可訂制過人地臺（不需地面開槽）

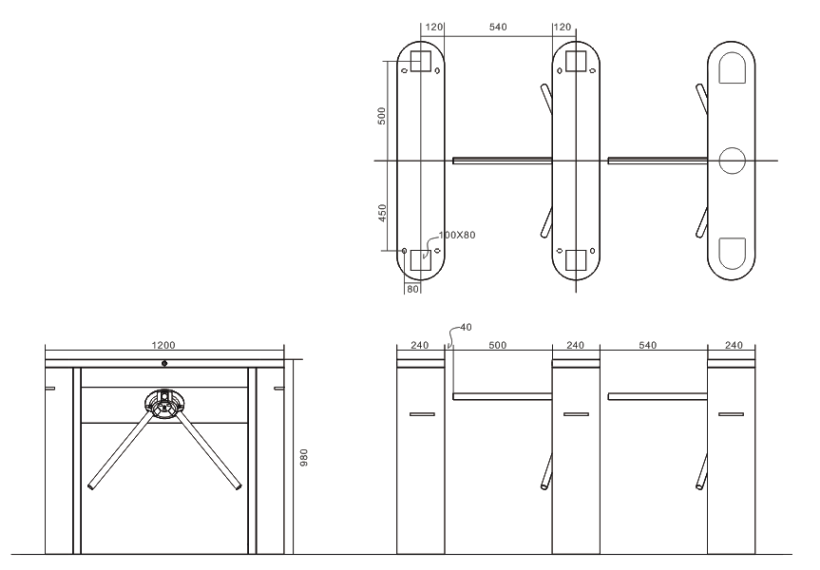

成都通道閘標準產品尺寸圖：

室外安裝要求：

1、最大的防水浸泡深度：

成都通道閘之橋式八角三輥閘裝置技巧有以下幾點：

一、制定施工方案

1)裝置現場是露天仍是室內場所運用，在露天運用則要挑選戴防水盒三輥閘，避免氣候原因形成電路板的腐蝕;防水盒的挑選也應當更具環境的特色挑選，南邊可運用塑膠防水盒加散溫體系，北方可運用鐵質防水盒加溫控體系。

2)了解現場狀況，斷定三輥閘門禁的挑選，例如是橋式三輥閘，仍是立式三輥閘，橋式式三輥閘外形尺度：12002801000(mm) ,橋式三輥閘外形尺度：420330980(mm),,三輥閘桿到機箱尺度510mm，,橋式三輥閘占地上積1200x(280+510)立式三輥閘占地上積：420x(330+510),在斷定選型時充分考慮閘機與閘桿留有空隙(閘桿與機箱的空隙一般為50mm)，每臺三輥閘的占地上積，擺放方位。

3)依據主控電腦與三輥閘門禁之間的間隔來挑選布線方法(是走明線仍是走暗線)和控制器的通訊方法(一般電腦與三輥閘門禁之間間隔800米以?xún)?，咱們主張挑選485通訊，間隔在800米以上咱們挑選TCP網絡(luò )通訊。

二、成都通道閘之裝置前的準備工作

一般在裝置前要依據三輥閘實踐尺度在現場開槽預埋好2根6分-8分的塑膠管，三輥閘與三輥閘之間留50-100mm的空隙，為后邊方便敞開頂蓋、調整機器、便于保護等，設備與設備之間預埋，有必要選用一根膠管走電源線(強電)，另一根膠管走信號線(弱電)，不能一起將電源線和信號線走一個膠管，這樣簡單發生安全隱患通訊作用也會(huì )受到影響。預埋管要顯露地上30-40mm高，走線橋式三輥閘應在兩旁邊面為好，立式三輥閘應在機器中間底部較好。

三、成都通道閘之固定調整

固定底部用4-M10100的脹大螺絲固定，不能搖晃，整機外觀全體共同，(固定前最好用細線拉直線，縱橫向共同)，三輥閘與三輥閘之間選用串聯方法，逐個調整，直到能正常運用。三輥閘應與地上呈水平放置，這樣作用和三輥閘壽命才會(huì )處于最佳狀況。

四、成都通道閘之裝置地線的重要

三輥閘外殼多為不銹鋼原料，如果外殼不接地線會(huì )對運用人的人身安全形成很大的安全隱患。
